01-Isaac Lab 2.2.0 系统架构与训练仿真策略代码分析
Isaac Lab 2.2.0 系统架构与训练仿真策略代码分析
一、前言
在上一篇文章 《00-Isaac Lab 2.2.0 — 安装配置与案例代码分析》 中，已经完成了：
- Isaac Lab 的安装与配置
- 官方示例的运行与验证
Isaac Lab 官方仓库已完整内置了宇树全系列机器人的运动仿真控制用例，可直接开展强化学习训练。本文将聚焦：
- Isaac Lab 2.2.0 系统架构介绍
- 如何基于 Isaac Lab 2.2.0 高效完成宇树机器人的强化学习训练与仿真运行。
二、Isaac Lab 强化学习系统架构

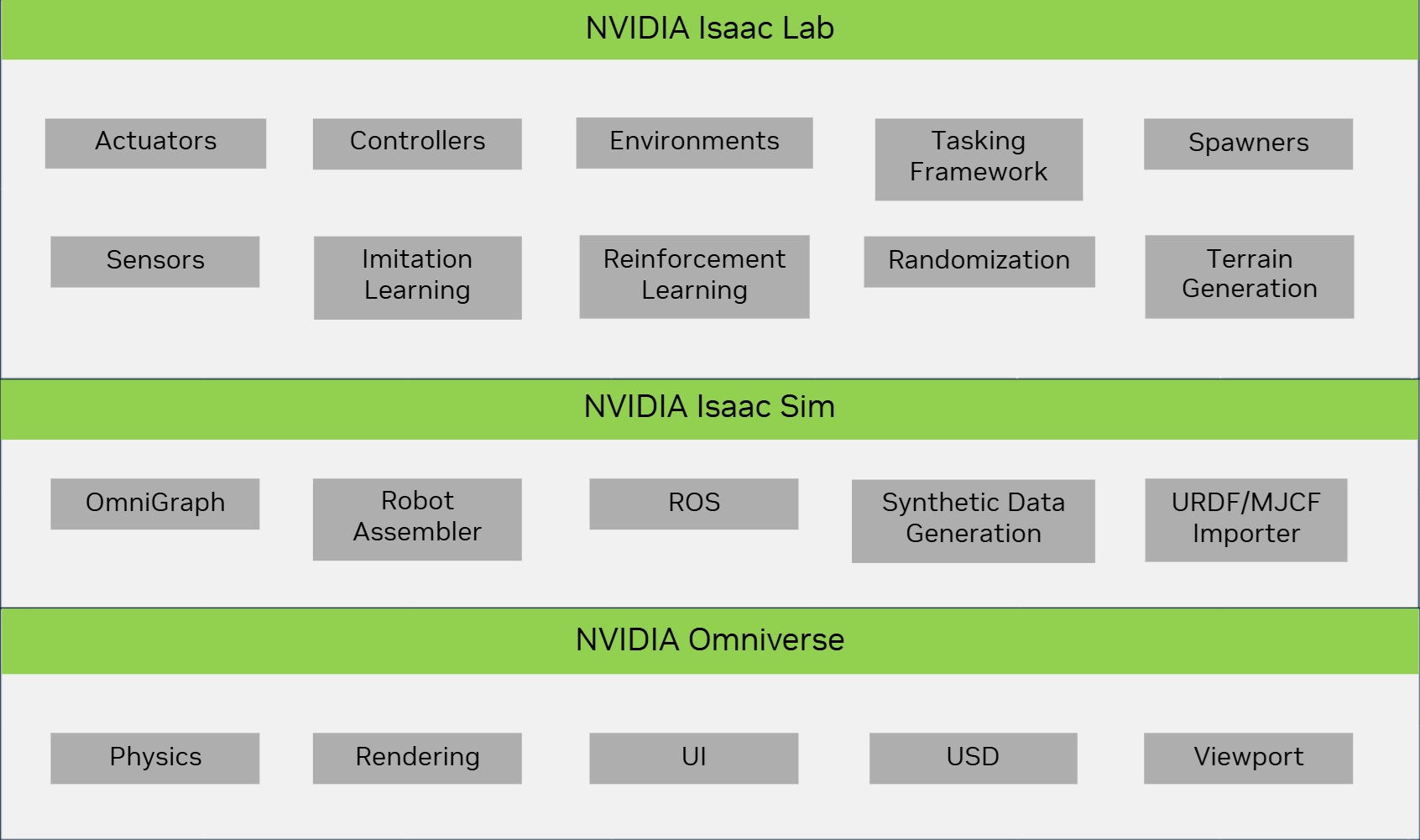

以下架构图展示了 NVIDIA Isaac 全栈生态关系
2.1 NVIDIA Omniverse
- 定位：工业级仿真 & 3D 计算底座
- 关键能力
- Physics：高精度动力学（碰撞、摩擦、重力）
- Rendering：光线追踪级 3D 渲染
- USD：Pixar Universal Scene Description 统一资产格式
- Viewport：实时 3D 预览窗口
2.2 NVIDIA Isaac Sim
- 定位：高保真机器人仿真平台（构建于 Omniverse 之上）
- 核心组件
- OmniGraph：节点化行为编辑器
- Robot Assembler：模块化机器人装配
- ROS1/2 Bridge：零成本对接 ROS 生态
- Synthetic Data Generator：为 AI 训练批量生成标注数据
- URDF/MJCF Importer：一键导入外部机器人模型
2.3 NVIDIA Isaac Lab
- 定位：面向机器人强化学习的专用框架（基于 Isaac Sim）
- 关键模块
模块 职责 Actuators 关节/驱动底层控制 Controllers 高级控制算法（PID、MPC） Environments 训练&测试场景 Tasking Framework 任务目标定义 Spawners 动态生成机器人/物体 Sensors 相机、LiDAR 等仿真 Imitation Learning 行为克隆、GAIL Reinforcement Learning 奖励函数、状态空间设计 Randomization 领域随机化 Terrain Generation 程序化地形
三、Isaac Lab 代码结构
IsaacLab
├── .vscode # VS Code 调试/格式化配置
├── .flake8 # Python 代码风格检查配置
├── CONTRIBUTING.md # 贡献指南
├── CONTRIBUTORS.md # 贡献者名单
├── LICENSE # 开源协议
├── isaaclab.bat # Windows 启动脚本
├── isaaclab.sh # Linux/Mac 启动脚本
├── pyproject.toml # Python 项目配置文件
├── README.md # 项目说明文档
├── docs # API 文档与教程
├── docker # 容器化部署配置
├── source # 核心源码
│ ├── isaaclab # 框架主入口
│ ├── isaaclab_assets # 机器人/场景资产
│ ├── isaaclab_mimic # 模仿学习模块
│ ├── isaaclab_rl # 强化学习算法
│ └── isaaclab_tasks # 任务环境定义
├── scripts # 可执行脚本
│ ├── benchmarks # 算法性能基准测试
│ ├── demos # 功能演示脚本
│ ├── environments # 预置仿真环境
│ ├── imitation_learning # 模仿学习训练脚本
│ ├── reinforcement_learning # 强化学习训练脚本
│ ├── tools # 数据处理/可视化工具
│ ├── tutorials # 入门教程示例
├── tools # 开发工具集
└── VERSION # 版本信息文件
四、Isaac Lab 机器强化学习完整流程
Asset Input
- Scene Assets：仿真场景资源
- Robot Assets：
.usd/.urdf机器人模型
Configuration
- Asset Config：关节、传感器参数
- Scene Config：物理属性、重力、碰撞
Design Task
- 明确任务目标（行走、避障、抓取……）
Register Env
- 通过 Gymnasium 注册标准化环境
Wrap Env
- Learning Framework Wrapper（对接 SB3、RLlib）
- Video Wrapper（训练可视化）
- Wrapper API（统一接口）
Run Training
- Single-GPU / Multi-GPU / Multi-Node / Cloud
Test Model
- 性能评估 & 泛化测试
后续文章将对上述步骤逐一展开实战。
五、基于 Manager-Based 的强化学习环境
Isaac Lab 提供两种环境风格：
| 类型 | 特点 |
|---|---|
| Manager-Based | 模块化、易扩展（宇树全系列采用） |
| Direct | 轻量级、代码扁平化 |
Manager-Based 环境组件
| 组件 | 说明 |
|---|---|
| Interactive Scene | Objects / Articulation / Sensors |
| Event Manager | 域随机化、外部扰动 |
| Action Manager | 关节空间 / 任务空间 / 自定义 |
| Observation Manager | 本体感知 / 外部感知 / 自定义 |
| Command Manager | Pose / Velocity / 自定义高级指令 |
| Curriculum Manager | 渐进式难度 |
| Reward Manager | 奖励塑形 |
| Termination Manager | 终止条件 |
| Learning Agent | 训练循环的核心驱动 |
六、宇树系列机器人在 Isaac Lab 中的资源
官方已内置全部宇树机器人模型与配置文件：
关键文件
flat_env_cfg.py：平坦地形环境配置rough_env_cfg.py：复杂地形环境配置__init__.py：Gymnasium 环境注册入口
6.1 flat_env_cfg.py 核心片段
@configclass
class G1FlatEnvCfg(G1RoughEnvCfg):
def __post_init__(self):
super().__post_init__()
# 地形设置为平坦
self.scene.terrain.terrain_type = "plane"
self.scene.terrain.terrain_generator = None
self.scene.height_scanner = None
self.observations.policy.height_scan = None
self.curriculum.terrain_levels = None
# 奖励权重调整
self.rewards.track_ang_vel_z_exp.weight = 1.0
self.rewards.lin_vel_z_l2.weight = -0.2
...
6.2 预注册环境（__init__.py）
gym.register(
id="Isaac-Velocity-Flat-G1-v0",
entry_point="isaaclab.envs:ManagerBasedRLEnv",
kwargs={
"env_cfg_entry_point": f"{__name__}.flat_env_cfg:G1FlatEnvCfg",
"rsl_rl_cfg_entry_point": f"{agents.__name__}.rsl_rl_ppo_cfg:G1FlatPPORunnerCfg",
"skrl_cfg_entry_point": f"{agents.__name__}:skrl_flat_ppo_cfg.yaml",
},
)
6.3 一键训练 & 仿真
| 阶段 | 命令（Windows） |
|---|---|
| 训练 | isaaclab.bat -p scripts/reinforcement_learning/rsl_rl/train.py --task=Isaac-Velocity-Flat-G1-v0 --headless |
| 仿真 | isaaclab.bat -p scripts/reinforcement_learning/rsl_rl/play.py --task=Isaac-Velocity-Flat-G1-Play-v0 |
使用
...-Play-v0可避免加载冗余资源，加速可视化。
七、总结
- ✅ Isaac Lab 已完全集成宇树全系列机器人
- ✅ 提供 Manager-Based 模块化 RL 环境，易扩展
- ✅ Windows / Linux / 云 全平台支持
下一篇：我们将从零开始，手把手带你完成
“虚拟资源 → 环境配置 → 任务设计 → 训练 → 仿真” 全流程实战。
